加工產品時槽寬的余量太多，這時候如何運用G75指令進行循環切削呢？一篇文章帶你搞懂G75！



* 該指令與發那科系統兼容

   寶宇系統需要升級到V9.61以上版本（按功能→按4幫助，查看版本號）





當你購買了寶宇數控的機床，打開說明書?？梢钥吹揭韵掠嘘P(guān)G75的章節描述：



4.1.22 徑向切槽多重循環 G75

格式：

G75 R(e)

G75 X(U)_ Z(W)__ P(△i) Q(△k) R(△d) F(f)

說明：

R(e)：每次徑向（X軸）進給后的退刀量，為半徑值，無符號；

X(U)：切削終點X軸坐標（U為相對坐標）；

Z(W)：切削終點Z軸坐標（W為相對坐標）；

P(△i)：X軸進刀時，X軸斷續進刀的移動量，為半徑量，無符號，單位為mm；

Q(△k)：Z軸方向的移動量，無符號，單位為mm，在進行X軸鉆孔循環時，不需要輸入該數值；

R(△d)：切削至徑向切削終點后，軸向（Z軸）的退刀量；

F：進給速度。

例：

G0 X30 Z0

G75 R0.3

G75 X6 W-20 P4 Q3 R0.1 F200

表示X軸每次進刀4mm，退刀0.3mm，進給到X方向終點（X6）后，Z軸方向退0.1mm，快速返回到起點X30，再Z軸向負方向進刀3mm，循環直到Z軸方向到達終點為止。



左右滑動查看更多



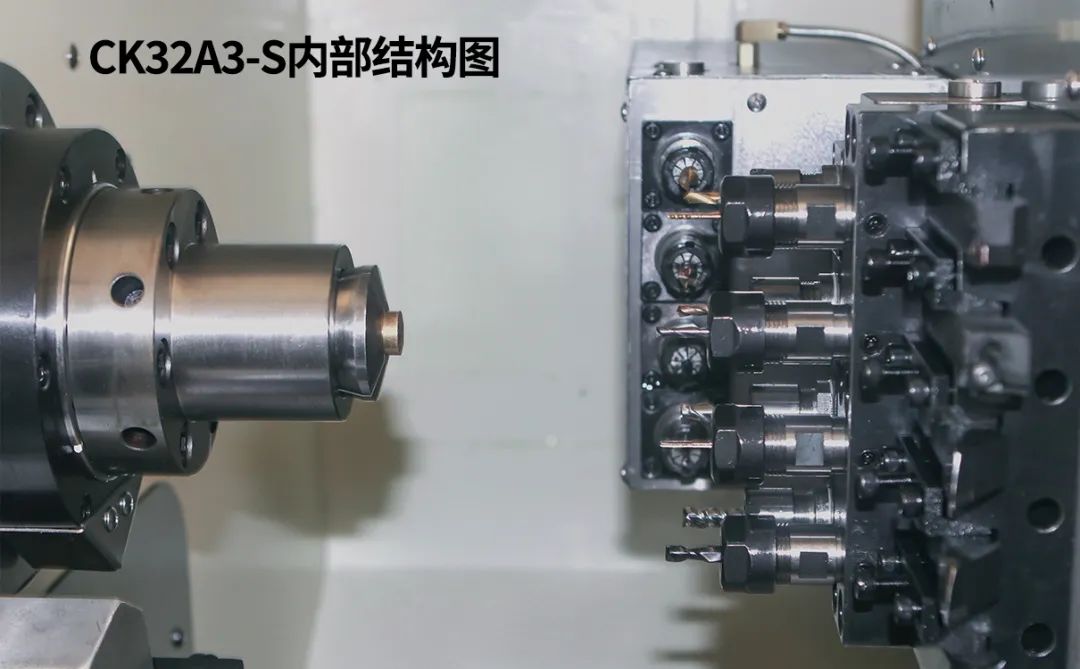

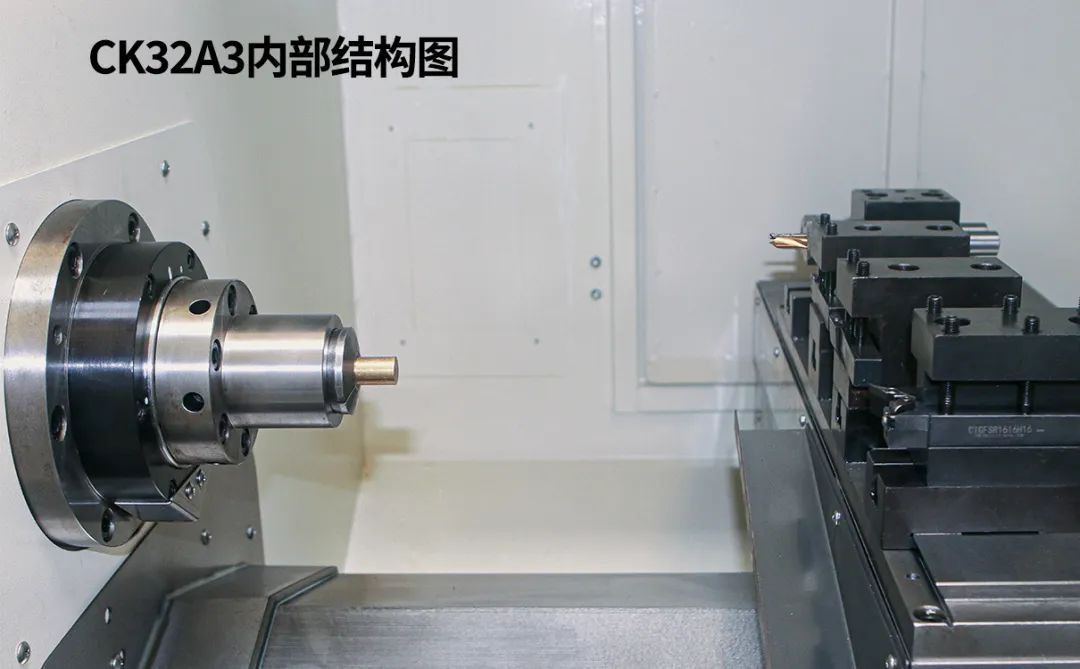

以CK32A3車銑復合為例，編寫下圖的程序：

使用3mm槽刀

M03 S2000 M08

T01

G0 Y0.0

G0 X-22.0
G0 Z-13.0

G75 R0.3

G75 X-12.0 Z-22.0 P1.0 Q2.8 F200

G0 Z50.0

M5 M8

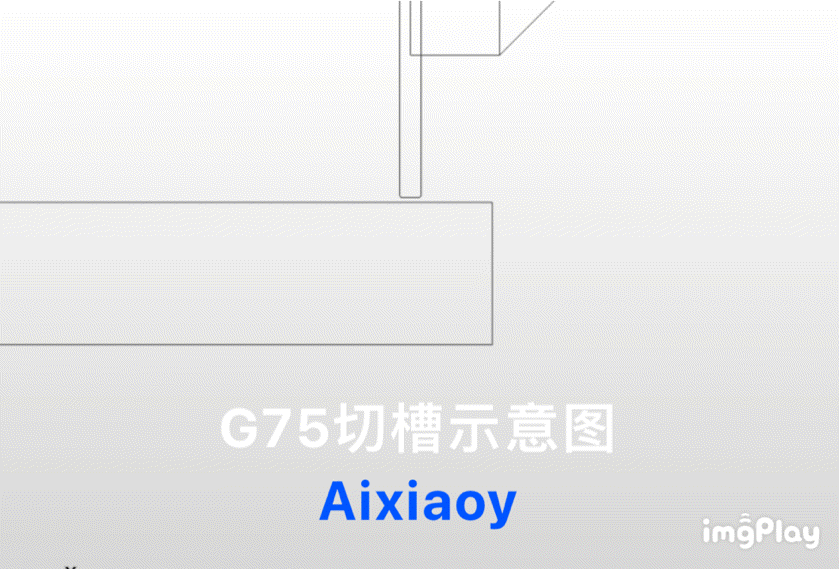

動圖演示



當我們使用切斷時候編程如下：

使用2mm槽刀

M03 S2000 M08

T01

G0 Y0.0

G0 X-22.0
G0 Z-34.0

G75 R0.3

G75 X0 P1.0 F100

G0 Z50.0

M5 M8

當我們鉆孔時候使用方法和上面切斷一樣，Z向定位到鉆孔中心即可。

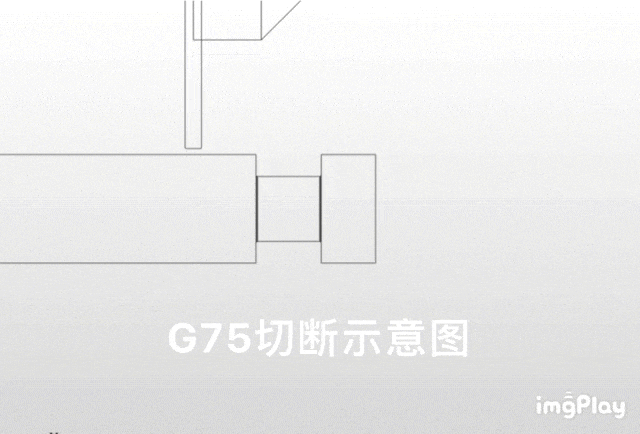

切斷動圖演示





以上就是G75徑向切槽多重循環的運用啦！有更多想要了解的干貨知識歡迎大家評論區留言互動。
