M42-I多功能車銑復合式數控車床

型號：M42-I

更新時間：2023-03-24 08:43:17

簡要描述：M42-I多功能車銑復合式數控車床(www.cybervega.com)集成了車、銑、鉆、鏜、攻絲等功能與一臺設備上，能進行端面和側面的銑削、鉆削、攻絲等復合加工，特別適合一些形狀復雜、精度要求高的回轉體零件的加工，可在一次裝夾中完成全部或大部分工序的加工，即可保證精度、又可提高效率、降低成本。

產品咨詢服務電話

詳細介紹

M42-I多功能車銑復合式數控車床，集成了車、銑、鉆、鏜、攻絲等功能與一臺設備上，能進行端面和側面的銑削、鉆削、攻絲等復合加工，特別適合一些形狀復雜、精度要求高的回轉體零件的加工，可在一次裝夾中完成全部或大部分工序的加工，即可保證精度、又可提高效率、降低成本。機床設計有靈活的主軸抱緊輔助機構，提高了零件加工時的剛性。直接式換刀系統，節省換刀程序的復雜步驟及縮短換刀空跑時間，做到了高效加工為用戶節省成本。

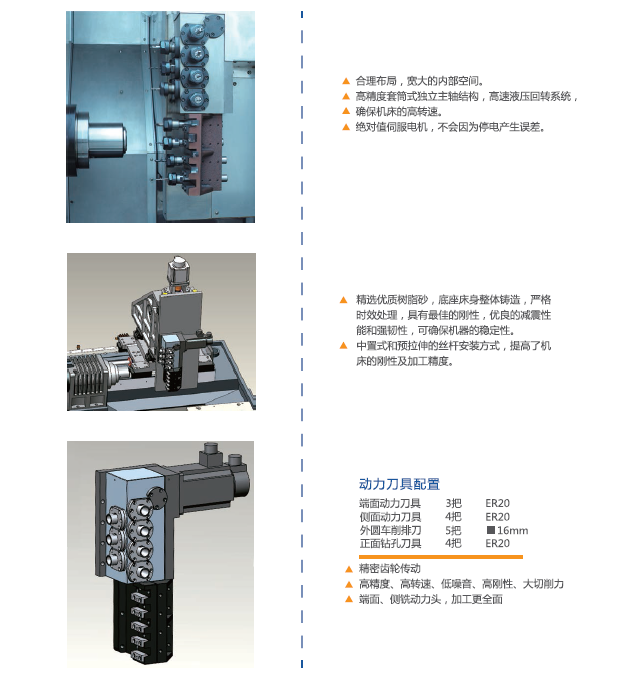

1、合理布局，寬大的內部空間。
2、高精度套筒式獨立主軸結構，高速液壓回轉系統。
3、確保機床的高轉速。
4、絕對值伺服電機，不會因?yàn)橥ｋ姰a(chǎn)生誤差。
5、精選優質樹脂砂，底座床身整體鑄造，嚴格時效處理，具有最佳的剛性，優良的減震性能和強韌性，可確保機器的穩定性。
6、中置式和預拉伸的絲桿安裝方式，提高了機床的剛性及加工精度。

動力刀具配置
端面動力刀具 3把 ER20
側面動力刀具 4把 ER20
外圓車削排刀 5把 16mm
正面鉆孔刀具 4把 ER20
1、精密齒輪傳動
2、高精度、高轉速、低噪音、高剛性、大切削力
3、端面、側銑動力頭，加工更全面

性能參數

M42-I多功能車銑復合式數控車床主要技術參數

機床參數
電源	電源額定電壓	三相交流380V	排刀系統	排刀式	共9把
	電源額定頻率	50HZ		車削刀具	5把
	總輸入功率	14kw		刀具尺寸	20*20mm
數控系統	BYSK	YZ180		正面鉆孔刀具	4把
	最小設定單位	0.001mm		鉆孔軸尺寸	ER20/20
	X軸脈沖當量	0.0005mm	動力系統	動力刀具數量	共7把（4+3）
	Y軸脈沖當量	0.001mm		動力刀具馬達功率	2kw
	Z軸脈沖當量	0.001mm		動力刀具轉速	3000r/min
	最大編程尺寸	±9999.999		動力刀具夾頭尺寸	ER20
	切削速度	1--4000mm/min		動力刀具鉆孔尺寸	Φ12
	X軸快速進給速度	20000mm/min		動力刀具攻牙尺寸	M10
	Y軸快速進給速度	20000mm/min	冷卻系統	切削油用電機功率	0.12kw
	Z軸快速進給速度	20000mm/min	冷卻系統	冷卻箱容量	150L
主軸	最大棒料直徑	Φ42mm	潤滑系統	馬達功率	25w
	主軸通孔直徑	Φ43mm	潤滑系統	容量	2L
			液壓系統	液壓馬達功率	0.75kw
	主軸中心離地面高度	936mm	液壓系統	油壓壓力	3.0Mpa

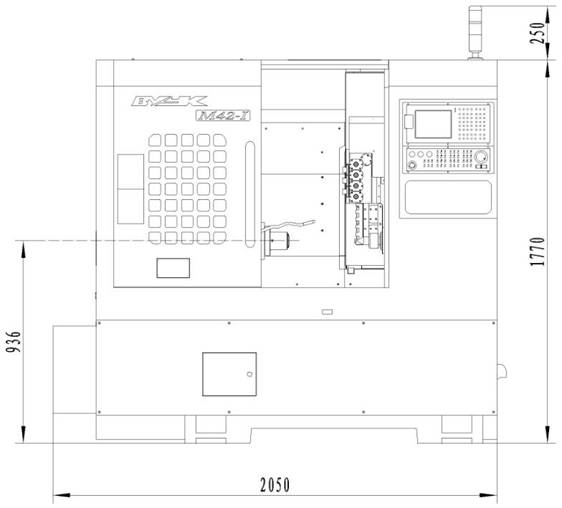

	主軸轉速	0-4000r/min	機床尺寸	長寬高	205015502020
	主軸馬達功率	5.5kw	機床尺寸	機床重量	2200kg
行程	X軸行程	360mm（直徑量）	可選配置
	Y軸行程	360mm	可選配置
	Z軸行程	300mm
	X軸伺服馬達功率	1.3kw
	Y軸伺服馬達功率	1.3kw
	Z軸伺服馬達功率	1.3kw
	滑軌形式	直線導軌

產品配置

M42-I多功能車銑復合式數控車床配置

機床配置
名稱	型號/規格	廠家
系統	BYSK180系統	自制
主軸	42主軸單元	自制
X軸電機	1.3kw絕對值伺服電機	匯川+總線
Y軸電機	1.3kw絕對值伺服電機	匯川+總線
Z軸電機	1.3kw絕對值伺服電機	匯川+總線
X軸絲桿	500*3210	躍爾
Y軸絲桿	655*3210	躍爾
Z軸絲桿	780*3210	躍爾
X軸導軌	HGH30	中國臺灣品牌
Y軸導軌	HGH30	中國臺灣品牌
Z軸導軌	HGH35	中國臺灣品牌
動力頭電機	2kw伺服電機	臺達
