X42斜床身數控車床
X42斜床身數控車床
X42斜床身數控車床
X42斜床身數控車床

型號:X42

更新時間:2024-06-25 10:03:51

簡要描述:42斜床身數控車床具有排屑方便、功能齊全、性能優良、具備高剛性、高效益、高精度等特點。主要應用于汽車配件、水暖閥門、模具等行業。也適合批量加工復雜、尺寸繁多、精度要求高的軸類、盤類等零件,能自動完成內外圓、溝槽、錐面、球面、各種公、英制螺紋等回轉體的切屑加工。鑄件均采用樹脂砂鑄造,經過時效處理、穩定性好、強度高、精度保持性好。

詳細介紹

         X42斜床身數控車床具有排屑方便、功能齊全、性能優良、具備高剛性、高效率、高精度等特點。主要應用于汽車配件、水暖閥門、模具等行業。也適合批量加工復雜、尺寸繁多、精度要求高的軸類、盤類等零件,能自動完成內外圓、溝槽、錐面、球面、各種公、英制螺紋等回轉體的切削加工。鑄件均采用樹脂砂鑄造,經過時效處理、穩定性好、強度高、精度保持性好。

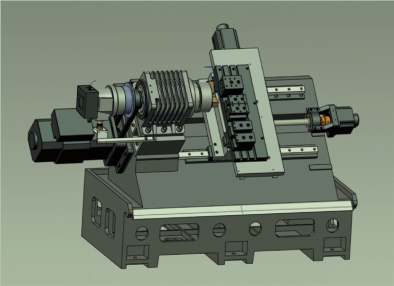

精選優質樹脂砂。底座床身整體鑄造,嚴格時效處理,具有最佳的剛性,優良的減震性能和強韌性,可確保機器的穩定性。



合理布局,寬大的內部空間,時尚的外觀設計。

高精度套筒式獨立主軸結構,確保機床的高轉速。

高速液壓回轉系統。

絕對值伺服電機,不會因為停電產生誤差。



適合批量加工復雜、尺寸繁多、精度要求高的軸類、盤類等零件,能自動完成內外圓、溝槽、錐面、球面、各種公、英制螺紋等回轉體的切屑加工。









性能參數

機床參數

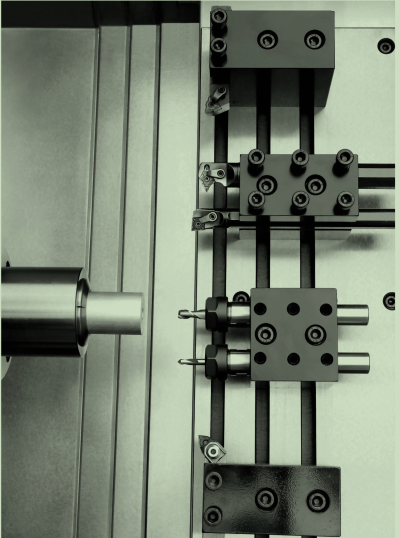

電源 電源額定電壓 三相交流380V 排刀系統 T型槽排刀式 共8把
電源額定頻率 50HZ 20*20方刀 6把
總輸入功率 9kW ER20/Φ20 2把
數控系統 BYSK YZ180
最小設定單位 0.001mm
X軸脈沖當量 0.0005mm 冷卻系統 切削油用電機功率 0.18kW
    冷卻箱容量 100L
Z軸脈沖當量 0.001mm 潤滑系統 馬達功率 100W
最大編程尺寸 ±9999.999 容量 2L
切削速度 1-4000mm/min
X軸快速進給速度 25000mm/min 液壓系統 液壓馬達功率 0.75kW
    油壓壓力 3.0Mpa

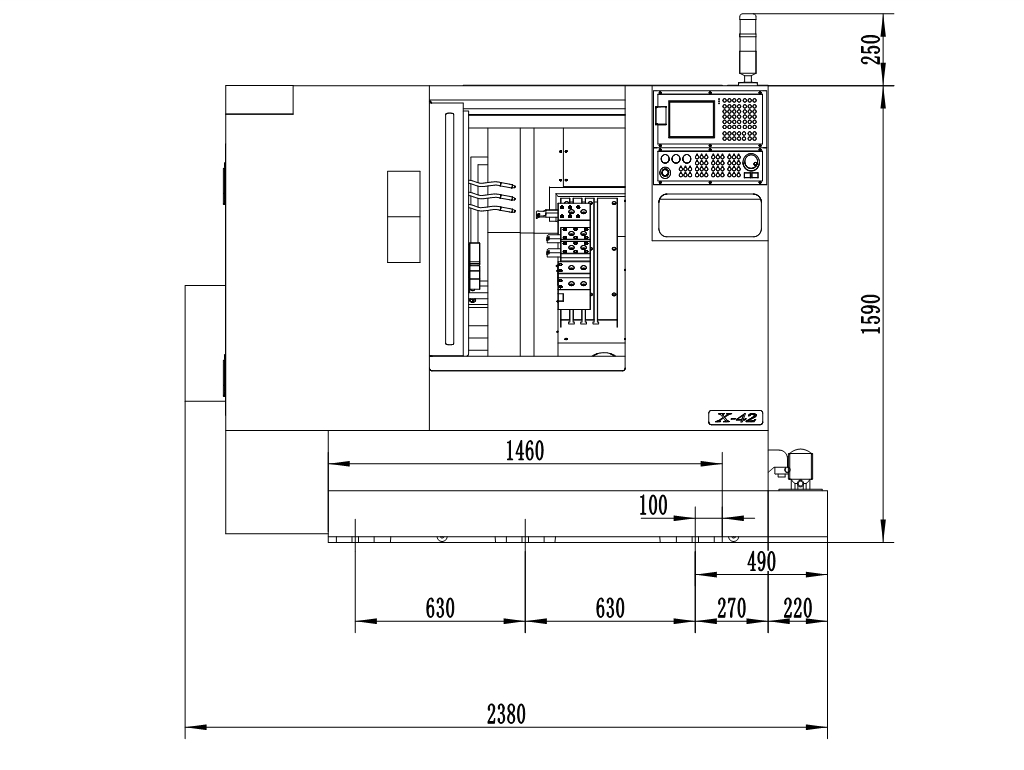

Z軸快速進給速度 25000mm/min 機床尺寸 長*寬*高 2380*1555*1840
主軸 最大棒料直徑 Φ42mm 機床重量 2100KG
主軸通孔直徑 Φ43mm 可選配置
最大旋轉直徑 Φ400mm
主軸中心離地面高度 950mm
主軸轉速 0-3000r/min
主軸馬達功率 5.5kW
行程 X軸行程 800mm(直徑量)

Z軸行程 300mm
X軸伺服馬達功率 1.3kW

Z軸伺服馬達功率 1.3kW
滑軌形式 直線導軌

產品配置



機床配置
名稱 型號/規格 廠家
系統 YZ180 自制
主軸 42主軸單元 自制
主軸電機 5.5kW伺服電機 阿爾法/智馬

X軸電機 1.3kW絕對值伺服電機 匯川+總線
Z軸電機 1.3kW絕對值伺服電機 匯川+總線
X軸絲桿 665*3210 中國臺灣合資
Z軸絲桿 690*3210 中國臺灣合資
X軸導軌 HGW30 上銀/銀泰
Z軸導軌 HGH35 上銀/銀泰
    以上多種品牌同級別隨機
