CK20小型精密排刀式數控車床

型號：CK20

更新時間：2024-06-25 10:03:24

簡要描述：排刀式數控車床-CK20小型精密排刀式數控車床

產品咨詢服務電話

詳細介紹

CK20小型精密排刀式數控車床是根據廣大機械加工用戶的實際需要，開發的實用經濟型車床。它具有簡單實用、操作方便、加工精度高等特點，能實現直線、錐度、圓弧、螺紋等復雜的零件加工，特別適用零件形式復雜的單件和批量生產產品，如各種儀器、儀表、電子產品、微型元件、接插件、眼鏡、鐘表、打火機及各種五金小配件等。該數控系統操作簡單、性能可靠。編程語言采用符合國際標準的ISO代碼，并根據具體情況進行了優化。自從該數控車床投入市場以來，用戶使用情況良好并獲得廣泛好評。

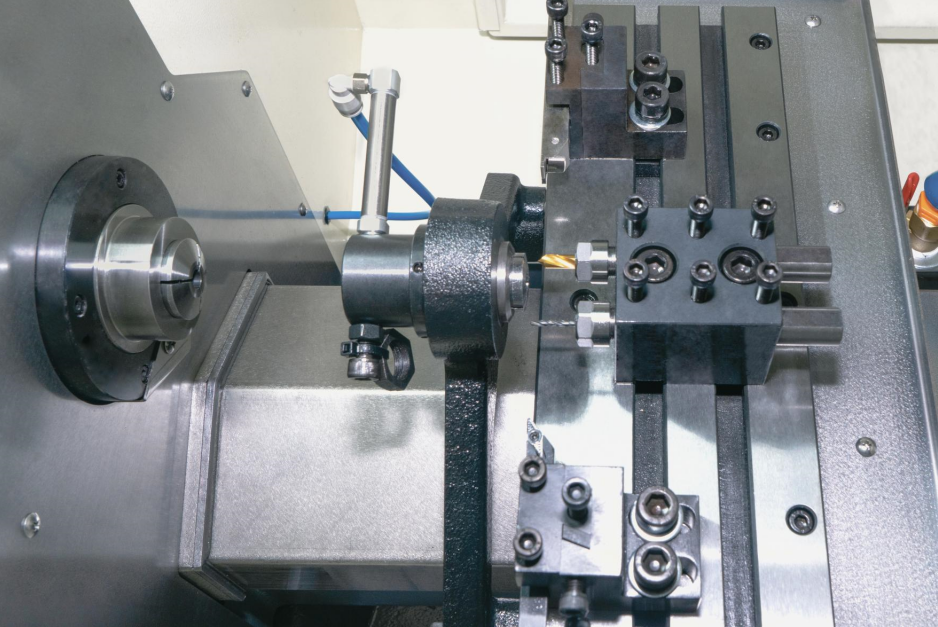

●可調高度刀架，方便調刀和車削。

●可搭載自動送料機，能夠廣泛適應自動化，生產線的生產。

●合理布局，外形小巧占地面積少。

●全封閉結構，保障機床使用過程中環境整潔

性能參數

機床參數

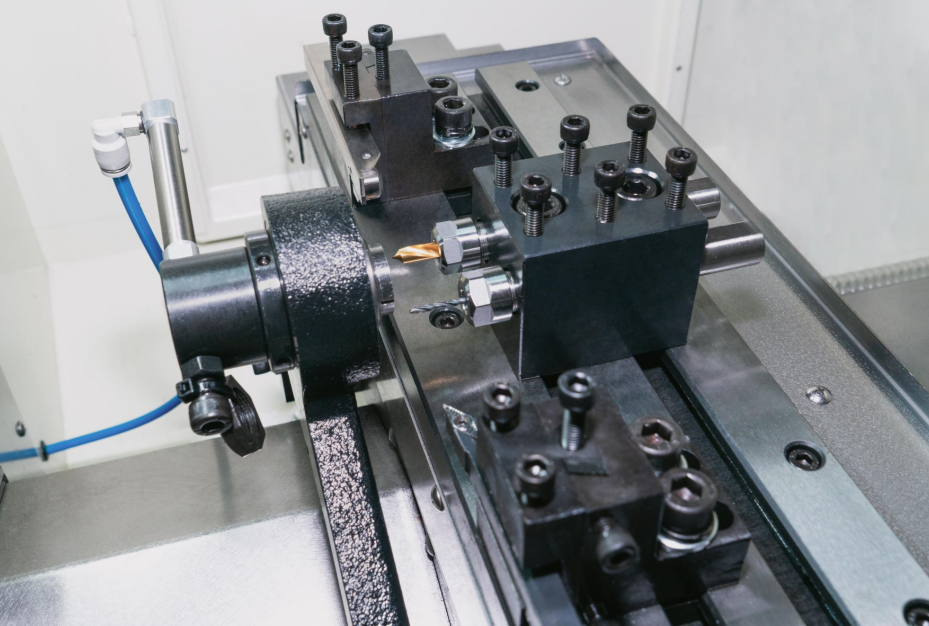

電源	電源額定電壓	三相交流380V	排刀系統	T型槽排刀式	共6把
	電源額定頻率	50HZ		1010方刀+1616方刀	2把+2把
	總輸入功率	3.2kW		ER11/Φ16	2把
數控系統	BYSK	YZ190
	最小設定單位	0.001mm
	X軸脈沖當量	0.0005mm	冷卻系統	切削油用電機功率	0.12kW
			冷卻系統	冷卻箱容量	30L
	Z軸脈沖當量	0.001mm	潤滑系統	馬達功率	30W
	最大編程尺寸	±9999.999	潤滑系統	容量	2L
	切削速度	1-4000mm/min	氣動系統	輸入壓縮空氣氣壓	0.4--0.6Mpa
	X軸快速進給速度	15000mm/min

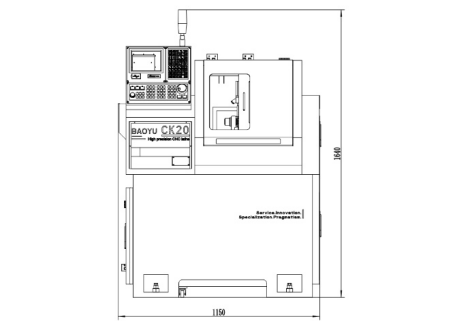

	Z軸快速進給速度	18000mm/min	機床尺寸	長寬高	115010101640
主軸	最大棒料直徑	Φ20mm	機床尺寸	機床重量	700kg
	主軸通孔直徑	Φ21mm	可選配置
	最大旋轉直徑	Φ200mm	可選配置
	主軸中心離地面高度	1000mm	側面/端面/立式多用動力頭
	主軸轉速	0-5000r/min	夾頭規格	ER11
	主軸馬達功率	2kW	電機功率	0.4kW
行程	X軸行程	300mm（直徑量）	轉速	4000r/min

	Z軸行程	200mm
	X軸伺服馬達功率	0.4kW

	Z軸伺服馬達功率	0.4kW
	滑軌形式	直線導軌

產品配置

機床配置
名稱	型號/規格	廠家
系統	YZ190	自制
主軸電機	2kW絕對值伺服電機	匯川/臺達+總線
X軸電機	0.4kW絕對值伺服電機	匯川/臺達+總線
Z軸電機	0.4kW絕對值伺服電機	匯川/臺達+總線
X軸絲桿	333*1605	中國臺灣合資
Z軸絲桿	400*2006	中國臺灣合資
X軸導軌	HGH20	上銀/銀泰/THK
Z軸導軌	HGH20	上銀/銀泰/THK
	以上多種品牌同級別隨機
