D20走心式數控車床

型號：D20

更新時間：2024-06-25 10:02:50

簡要描述：? D20走心式數控車床三軸均采用直線滾動導軌，由絕對值伺服電機驅動，直線式排刀結構具有快速換刀的特點，數控系統功能完善，操控簡易。

產品咨詢服務電話

詳細介紹

D20走心式數控車床

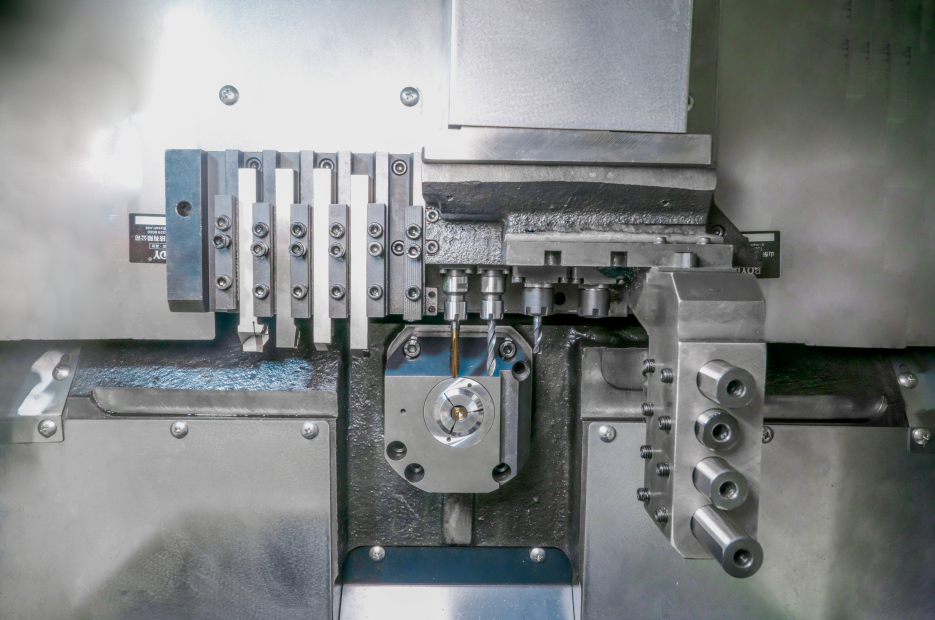

D20走心式數控車床三軸均采用直線滾動導軌，由絕對值伺服電機驅動，直線式排刀結構具有快速換刀的特點，數控系統功能完善，操控簡易。根據零件加工需要，可選配側面動力頭，實現鉆孔、銑削復合加工。配備自動送料機，可實現自動化生產。

•刀具數量多，交換速度快，能加工各類細長零件

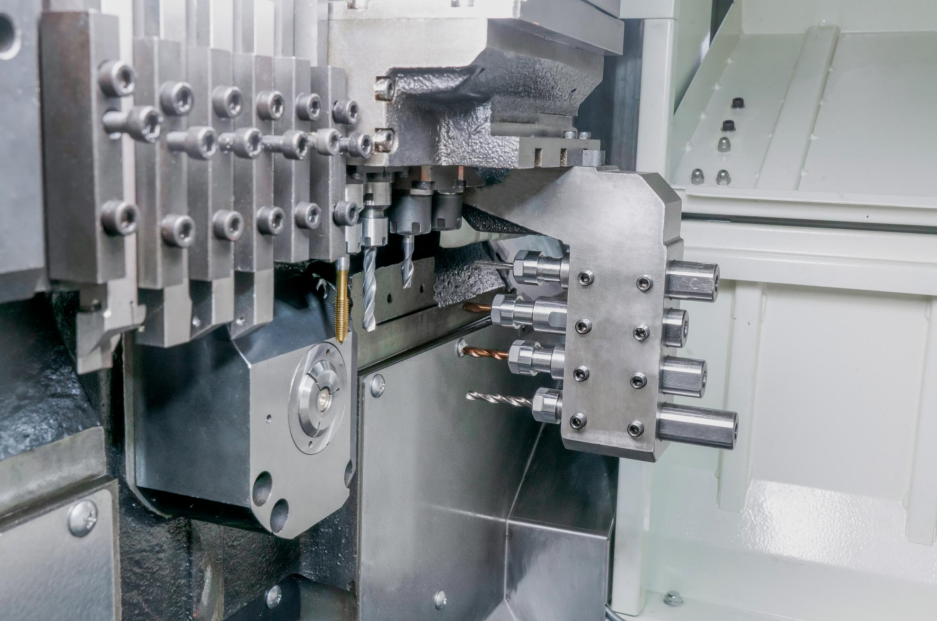

•動力頭滿足車削、銑削復合化加工需求

•合理布局，外形小巧占地面積少

•導套結構可選擇固定導套切削，全行程無導套切削和回轉導套切削方式，滿足多樣化加工需求

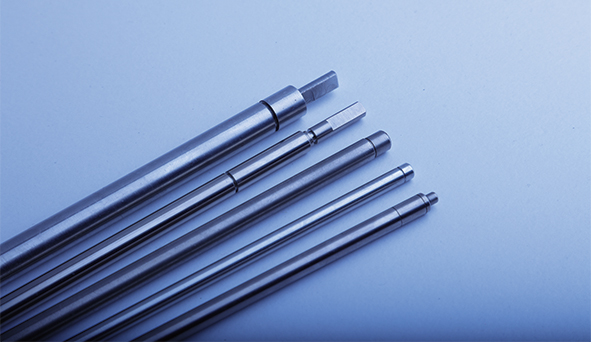

•D20加工樣品

性能參數

機床參數
電源	電源額定電壓	三相交流380V	排刀系統	排刀式	共10把
	電源額定頻率	50HZ		車削刀具	6把
	總輸入功率	6kW		刀具尺寸	12*12mm
數控系統	BYSK	YZ190		正面鉆孔	4把
	最小設定單位	0.001mm		刀具尺寸	ER16/?20mm
	X軸脈沖當量	0.0005mm	側面動力頭	夾頭ER11+ER16	3+1把
	Y軸脈沖當量	0.001mm		功率	0.75kW
	Z軸脈沖當量	0.001mm		轉速	4000r/min
	最大編程尺寸	±9999.999	冷卻系統	切削油用電機功率	0.18kW
	切削速度	1-4000mm/min	冷卻系統	冷卻箱容量	150L
	X軸快速進給速度	22000mm/min	潤滑系統	馬達功率	25W
	Y軸快速進給速度	22000mm/min	潤滑系統	容量	2L
	Z軸快速進給速度	22000mm/min	氣動系統	輸入壓縮空氣氣壓	0.4--0.6Mpa
主軸	最大棒料直徑	Φ20mm	機床尺寸	長寬高	191014001920
	主軸通孔直徑	Φ24mm	機床尺寸	機床重量
			可選配置
	主軸中心離地面高度	960mm	可選配置
	主軸轉速	0-6000r/min	旋轉中心架	加旋轉中心架后Z軸行程	210mm
	電主軸功率	2.2kW	旋轉中心架	加旋轉中心架后Z軸行程	210mm
行程	X軸行程	140mm（直徑量）	固定導套Z軸行程270/無導套Z軸行程330
	Y軸行程	300mm
	Z軸行程	330mm
	X軸伺服馬達功率	0.75kW
	Y軸伺服馬達功率	1kW
	Z軸伺服馬達功率	1kW
	滑軌形式	直線導軌

產品配置

機床配置
名稱	型號/規格	廠家
系統	YZ190	自制
電主軸	電主軸	自制
X軸電機	0.75kW絕對值伺服電機	匯川+總線
Y軸電機	1kW絕對值伺服電機	匯川+總線
Z軸電機	1kW絕對值伺服電機	匯川+總線
X軸絲桿	2510*584	上銀/銀泰/THK
Y軸絲桿	2510*830	上銀/銀泰/THK
Z軸絲桿	2010*270	上銀/銀泰/THK
X軸導軌	20導軌加長滑塊	上銀/THK/力士樂
Y軸導軌	20導軌加長滑塊	上銀/THK/力士樂
Z軸導軌	25導軌加長滑塊	上銀/THK/力士樂
	以上多種品牌同級別隨機
